Негатоскопы

Прибор, представляющий собой бокс с ярким подсвеченным экраном, используется в медицине для расшифровки диагностических снимков, полученных по итогам рентгенографического обследования. Прочтение изображения, зафиксированного на пленке, требует полутемного освещения и специального устройства, в качестве которого может выступать однокадровый негатоскоп общего назначения.

Общее представление

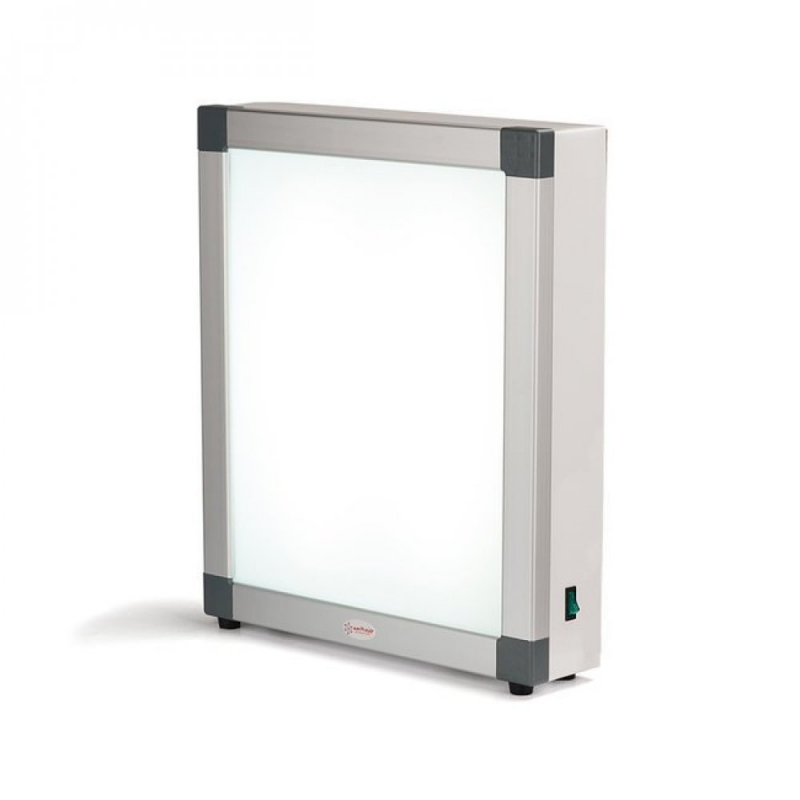

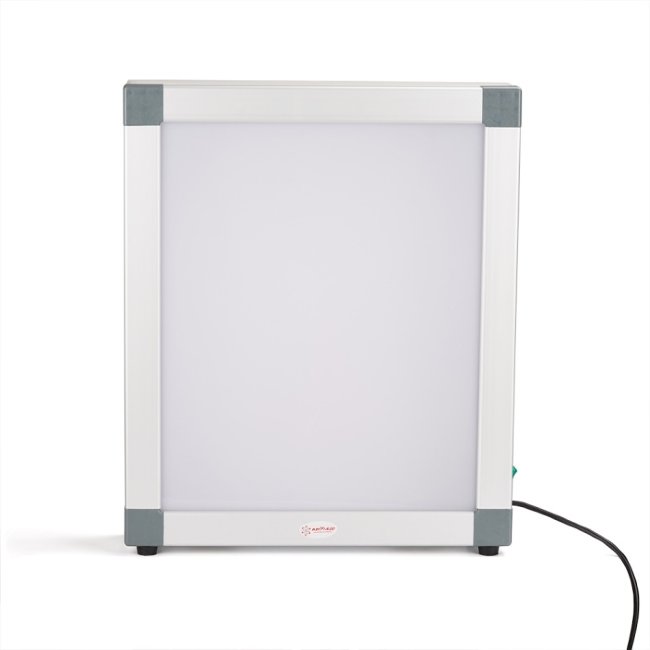

С технической точки зрения конструкция выполнена в виде прямоугольного каркаса, изготовленного из полимерного материала или антикоррозийного металла. На фронтальной или боковой панели размещается регулирующий контроллер, с помощью которого выставляется требуемый уровень яркости. Источник света накрывается матовым или рассеивающим стеклом, поверх которого фиксируется пленка, требующая расшифровки.

Современные 1-, 2- и 3-кадровые негатоскопы общего назначения, как правило, оснащаются ножной педалью. Это упрощает управление яркостью подсветки, позволяя не отрываться от рабочего процесса. Практика стоматологической диагностики предусматривает необходимость постоянного совершения манипуляций обеими руками, занятыми увеличительными приборами, линейками и другими вспомогательными инструментами, так что педальная конструкция считается оптимальным вариантом.

Источники света

Подсветка обеспечивается светодиодными или галогеновыми лампами. Стоит отметить, что в случае со вторым вариантом есть ряд отрицательных моментов: ограниченность эксплуатационного ресурса, выделение большого объема тепловой энергии, а также неравномерность освещения диагностического экрана. В современных моделях используются мощные полупроводники – отдельные окна характеризуются уровнем яркости, достигающим значения в 1 000 000 кд/м2. Рекомендованная оптическая схема – сочетание светодиодной матрицы и рассеивающего экрана, благодаря которому вся площадь поверхности подсвечивается равномерно, а нагрузка на зрение становится меньше.

Связь между яркостью и оптической плотностью

Нормативное требование СДОС-01-2008 определяет значения яркости, взаимосвязанные с показателем оптической плотности снимков. Уровень матовости, единицей измерения которого выступает Белл, характеризует степень приглушения светового потока, то есть фактически определяет указанное значение. Чем выше плотность – тем более темным будет полученное изображение. Для оценки параметра применяется специальное устройство – денситометр. Приобретение негатоскопа со встроенным денситометром обеспечивает возможность сравнения яркости самого устройства с точкой, расположенной на снимке. Если параметры не соответствуют друг другу – расшифровать пленку не получится.

Для изучения дефектов анатомического состояния применяется опция регулировки уровня яркости. Негатоскопы, обеспечивающие уровень в пределах 150 000 кд/м2, позволяют просматривать снимки со значением плотности в 3 Б, если же показатель оказывается меньше – интенсивность подсветки можно уменьшить в любой момент.

Равномерное распределение свечения – одно из обязательных условий, определяющее успешность расшифровки. Важными факторами выступают не только плотность пленки, но и настройка экспозиции. Планируя купить однокадровый негатоскоп, следует учитывать характеристики используемого рентгенографического оборудования, чтобы исключить разность показателей.

Габариты смотрового окна

Размеры панели, на которой размещаются снимки, варьируются в зависимости от общих габаритов конструкции. Изделия выпускаются как в формате 80х200, так и в масштабе 100х400 мм. Последний вариант считается наиболее востребованным, что обусловливается возможностью просмотра как форматной, так и рулонной пленки. Форма смотрового окна – прямоугольная, при этом если габариты снимка оказываются меньше – для ограничения пространства понадобятся вспомогательные шторки. Также встречаются модификации с круглым окном, отличительная особенность которого – в возможности анализа выбранной области без подсвечивания всего элемента.

Охлаждающие системы

Во время эксплуатации элементы подсветки неизбежно нагреваются, поэтому обязательным условием выступает наличие конструктивной системы принудительного или пассивного охлаждения. Первый вариант подходит для крупногабаритного трехкадрового негатоскопа, и предусматривает использование встроенных вентиляторов. Второй – обеспечивает отвод нагретого воздуха через отверстия в корпусе, и предполагает периодическое отключение устройства для восстановления температурного баланса. Важно учесть, что несоблюдение графика перерывов может оказаться причиной выхода устройства из строя, а перегрев поверхности – к повреждению снимков, исключающему их восстановление.

23.05.2022
